该工程建筑面积181000m², 建筑高度250m , 基坑开挖深度-20m。工程地处市区中心地带,施工场狭小,周边环境复杂,历史风貌建筑距基坑边缘仅为5m。施工中通过采用地连墙+内支撑支护技术、科学合理的土方开挖技术、信息化施工技术,保护了周边建筑物与道路的安全,为深基坑施工提供了安全保障。
核心筒十字劲性钢柱8根,外框钢管柱20根,最大管径1.5m,最小管径0.6米最大壁厚30mm,钢柱约5000吨。钢梁共计4183根,梁和桁架约7000吨。为了便于吊装和防止起吊时耳板的变形,采用专用吊具,吊具用螺栓与钢柱连接板连接。钢梁起吊要保证钢梁不变形、平衡稳定为宜,吊索角度45~60度。长梁的安装,应用冲钉将梁两端孔打紧、逼正,然后,再用普通螺栓拧紧。普通安装螺栓数量不得少于该节点螺栓总数的30%,且不得少于一个。
制作工艺创新:现场采用立式拼装避免钢架平面外变形;

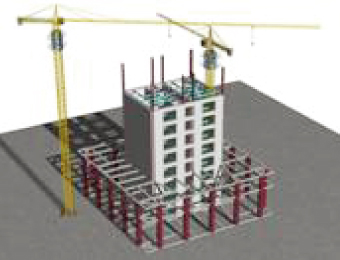

应用虚拟施工技术:利用计算机模拟吊装工况进行变形分析,预控形值采用补偿措施,确定合理的屋架吊点。

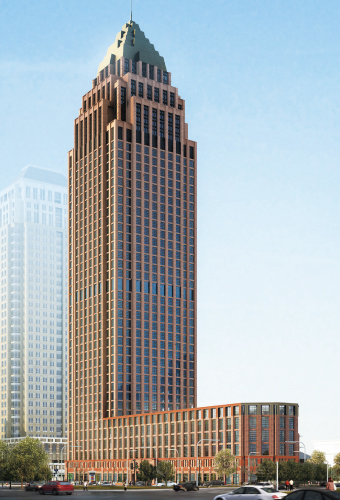

本工程地下3层,地上47层,最大高度250.8m。采用内控法(天顶投测)作为垂直度控制的主要手段,各层楼面上,预留250×250孔洞,用于内控网的传递。检验精确度,层间偏差应小于3mm,建筑物全高偏差不超过H/1000,且≤30mm的规范要求。
