工程机构

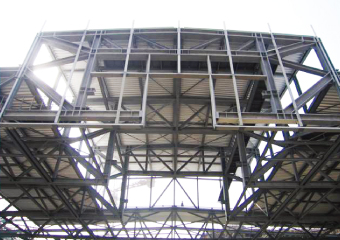

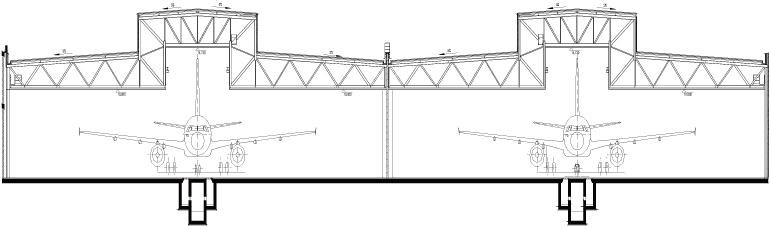

14号喷漆车间工程，建筑面积20900m²。喷漆机库中的两个喷漆大厅钢屋架设计为下弦不连续、上弦折线形钢屋架，屋架跨度：60m，重70t。

该工程采用了德国汉堡空客A320的概念设计，设计理念与国内设计有很大的差异，国内没有施工先例。

技术难点

精确控制屋架吊装变形，保证结构可靠安全。

攻关目标

（1）由于屋架下弦不连续，屋架的平面外抗变形能力很弱，制作翻身过程易造成后屋架平面外变形。

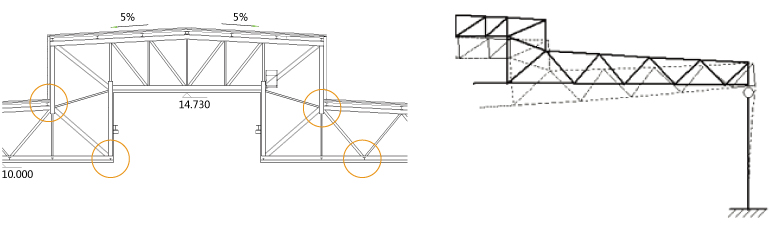

（2）屋架吊装就位卸荷后， 屋架下弦开口处产生角位移，造成屋架跨度尺寸的变大，对钢柱产生水平推力。屋架与钢柱的变形均不符合规范要求。

（3）屋架自重荷载线分布不均匀，吊点选择难。

攻关步骤

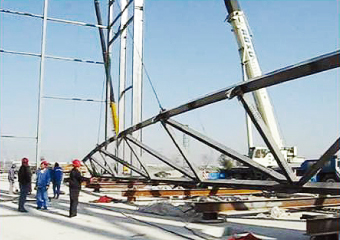

制作工艺创新：现场采用立式拼装避免钢架平面外变形；

应用虚拟施工技术：利用计算机模拟吊装工况进行变形分析，预控形值采用补偿措施，确定合理的屋架吊点。

应用效果

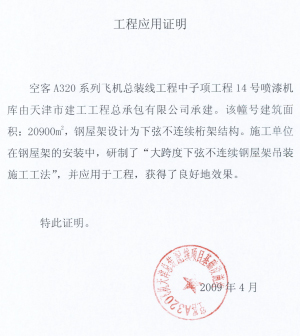

屋架下弦标高误差为+5mm，钢柱垂直度偏差为+3mm，完全符合设计要求，得到设计和德方的认可和赞赏。编制的《大跨度下弦不连续屋架吊装施工工法》已获得国家级工法。工程获得中国安装工程优质奖（安装之星）。
