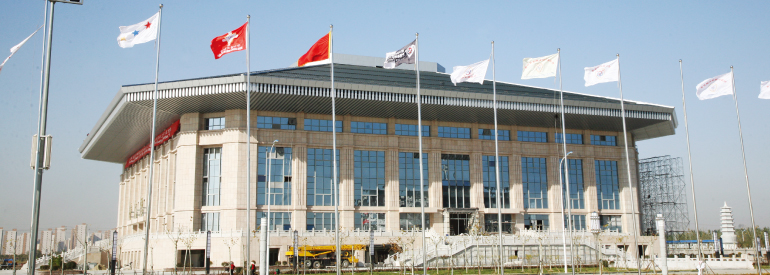

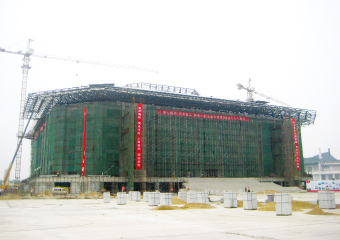

霍元甲武术馆钢结构网架为八坡双层折板型网架结构,该工程钢结构施工部位为焊接球形网架结构屋顶,其平面投影为四轴对称图形,共有八个坡,平面尺寸为116.4m×116.4m,最高处39.75m,悬挑10m,重量约1540吨,桁架支撑在60根混凝土柱上。
1、工期紧,几个月内要竣工交付使用,因此按此工期要求无法采用传统的高空散装方法。

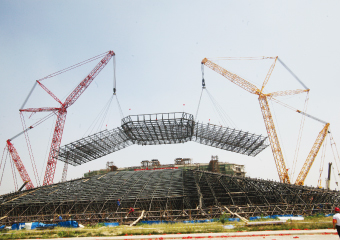

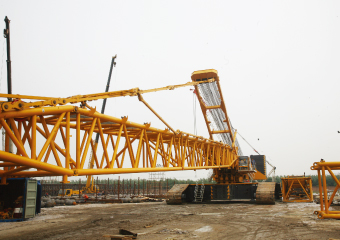

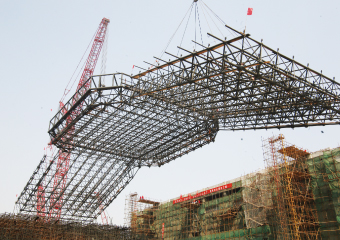

2、跨度大,超重量,3块网架跨度过大约90m,最重一区网架约384吨,根据工程结构特点,使用滑移安装方法易造成施工中网架滑动,故只能采用分区现场拼装后吊装的方法,即采用"双机抬升",完成网架就位。这也是此工程的最大的重点与难点。
3、由于将结构体拆分为非结构体,制定出最为合理的吊装工况和临时支撑摆位。
根据以上工程特点与难点迅速组织了项目攻关小组,先后完成了替换应力比超限杆件,临时支撑设计验算,网架连接过程模拟,卸荷模拟,工况图绘制等任务。整个过程采用手算结合MIDAS软件;处理数据约8460个;建立不同模型并计算分析260次;替换杆件160次,最终替换97根杆件;设计3类临时支撑,并进行稳定验算8次;形成工况图12张。吊装现场安装了4台监控设备,使吊装全过程的安全系数得到进一步提升。
